錫膏爐溫測試儀MyCode爐溫測試儀確切告訴您在生產(chǎn)過程中產(chǎn)品/工件受熱的真實情況，并將其繪制成高精度的溫度曲線，
 供您即時調(diào)節(jié)爐溫和鏈速，減少能耗，提高產(chǎn)品質(zhì)量，更多的獲取利潤，并將確保顧客滿意。

預(yù)熱階段：

A、升溫速度控制在1-3℃/S.預(yù)熱區(qū)的溫度上升應(yīng)注意避免過急，以免錫膏的流動性不良，而導(dǎo)致錫球的產(chǎn)生。
B、預(yù)熱時間約為60-120秒。如果預(yù)熱時間不足，則容易產(chǎn)生較大的錫球；反之，如果預(yù)熱時間太長，則容易引起較細(xì)小的錫球。
C、預(yù)熱終溫度，必須達到180-220℃。如果終溫度不足，可能在回流焊后產(chǎn)生未熔融的錫膏。
熔融階段
D、將尖峰溫度設(shè)定在230-245℃，并應(yīng)注意避免溫度上升過急，以免導(dǎo)致錫膏的流動性不良而導(dǎo)致錫球產(chǎn)生。
E、熔錫溫度控制在220℃以上的時間應(yīng)不少于30秒
冷卻階段

F、應(yīng)避免冷卻速度過于緩慢，以免較容易導(dǎo)致零件的移位而降低焊點的強度。

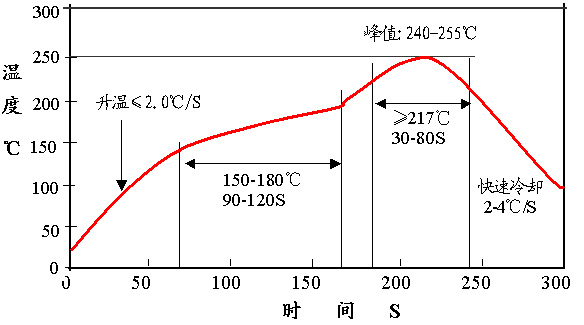

如圖所示：
